FISCHER Predmontovaný univerzálny úchyt PM U čierny, bal. 10 ks
Univerzálny úchyt pre všetky typy fotovoltických panelov s hrúbkou 30 - 52 mm
skladom
Kompletné špecifikácie

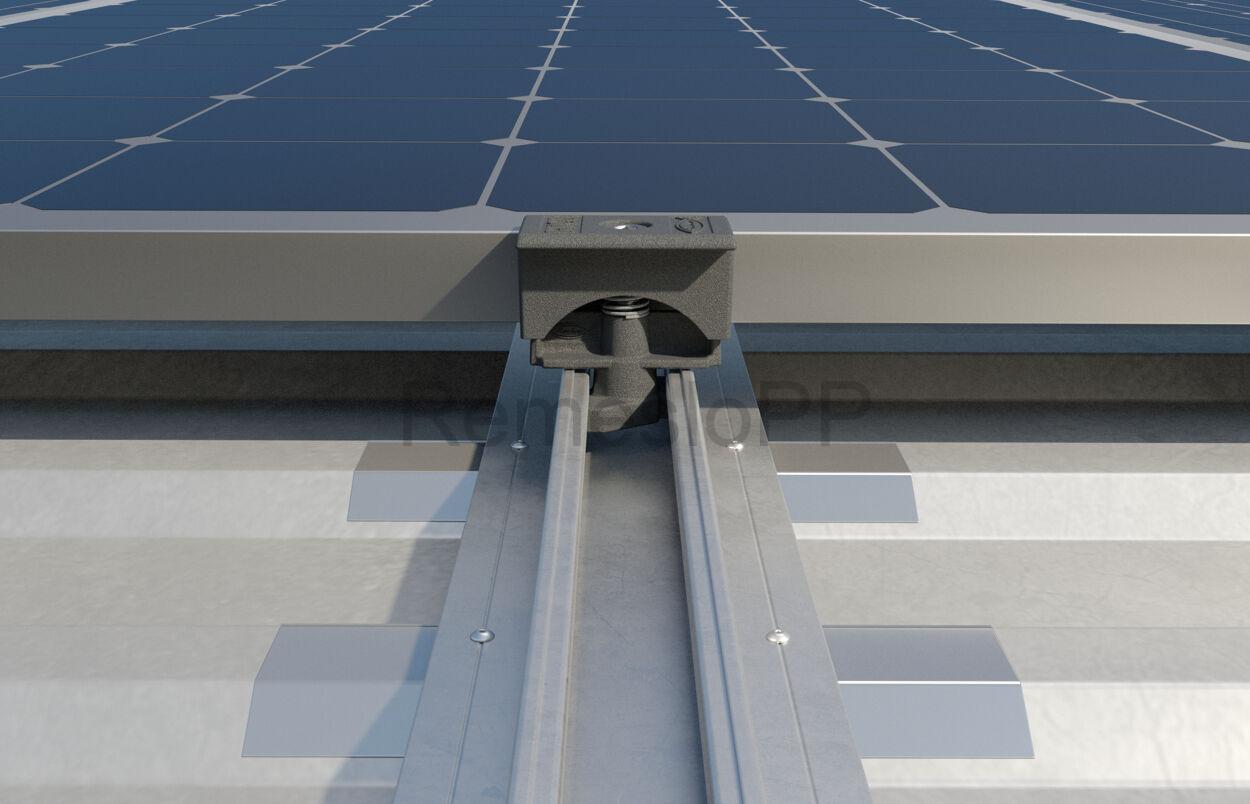

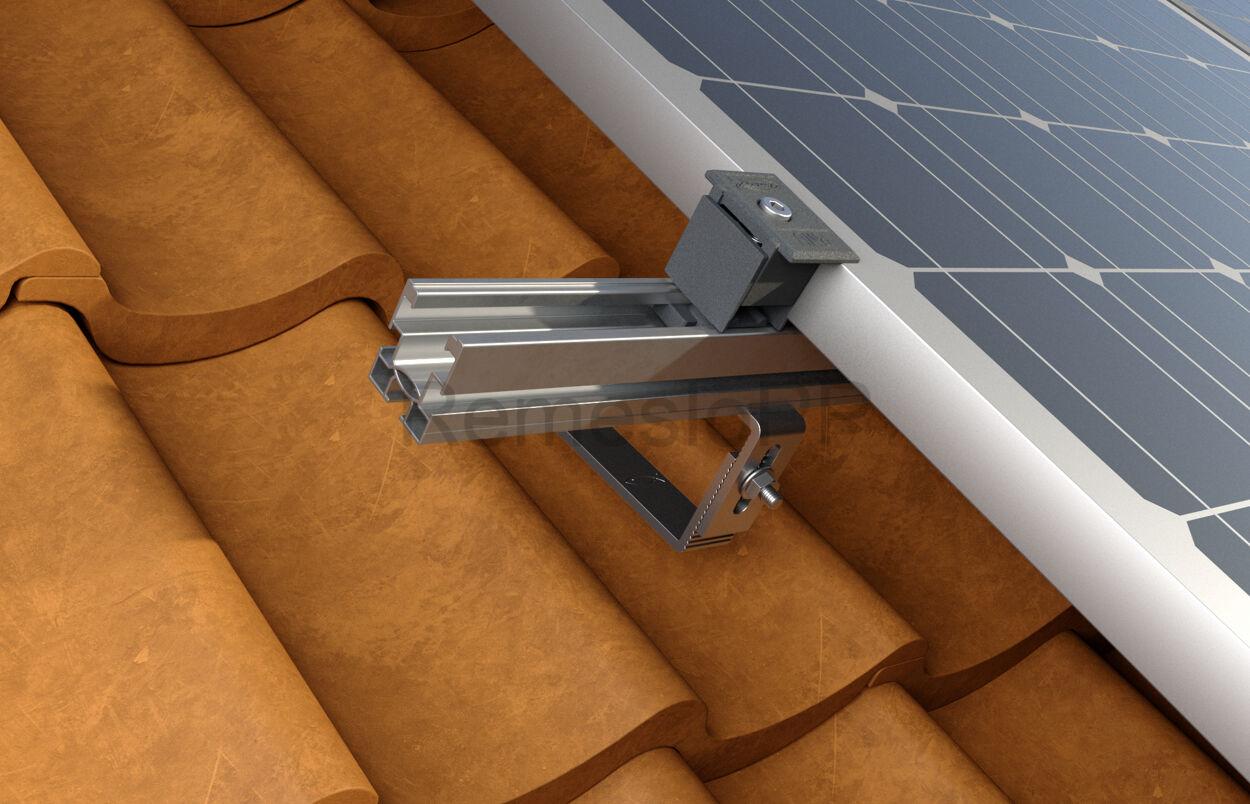

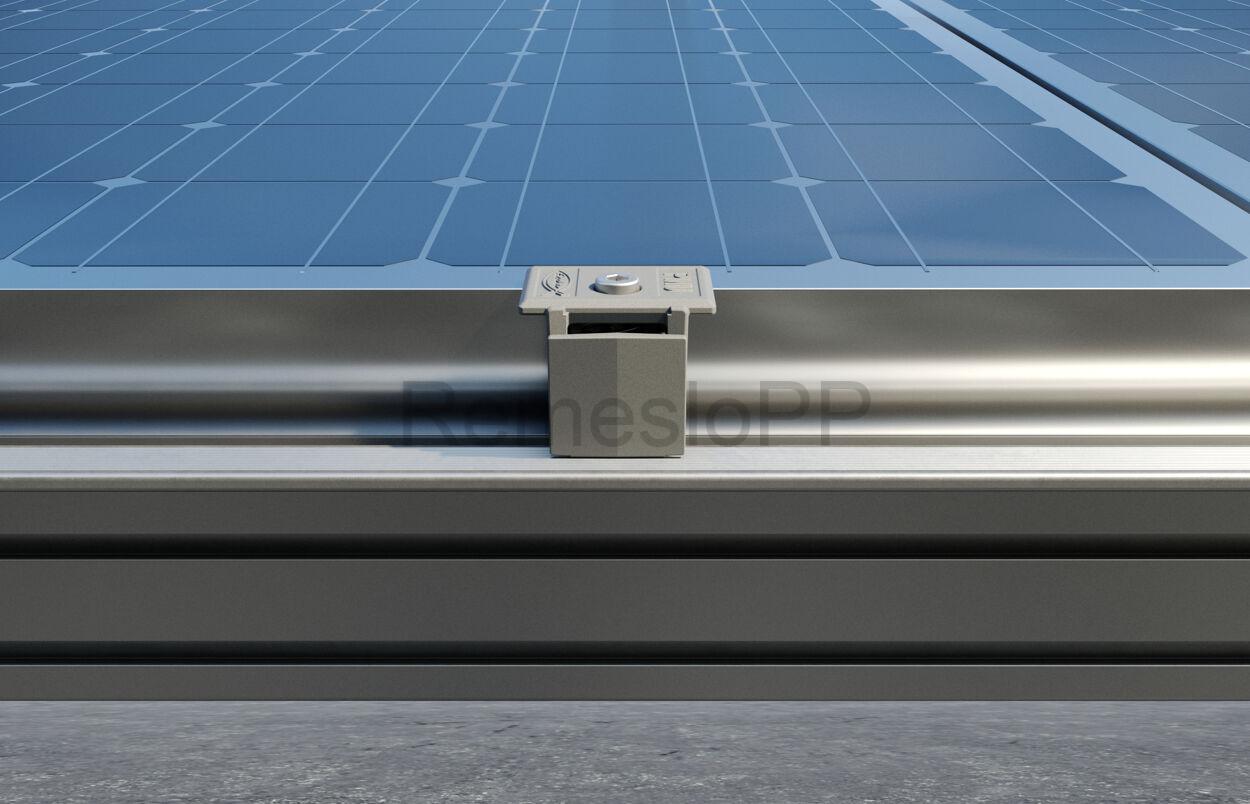

Hliníkový úchyt s predmontovanou imbusovou skrutkou a upevňovacou maticou sa dá univerzálne použiť ako okrajový alebo stredový držiak pre všetky typy fotovoltických panelov s hrúbkou 30 až 52 mm na všetkých nosníkoch radu fischer Solar. Predmontované upevnenie urýchľuje prácu. Matica umožňuje upevniť konzolu v požadovanej polohe pred konečným utiahnutím skrutky. Imbusovú skrutku je možné zabezpečiť proti demontáži.
- Jeden úchyt na každé použitie
- Imbusová skrutka je úplne zapustená do tela úchytu.
- Predmontovaný úchyt s upevňovacou maticou umožňuje čo najrýchlejšiu prácu.
- Upevňovacia matica s prítlačnou pružinou drží úchyt na mieste pred konečným utiahnutím skrutky.
- Na montáž nie sú potrebné žiadne ďalšie prvky.

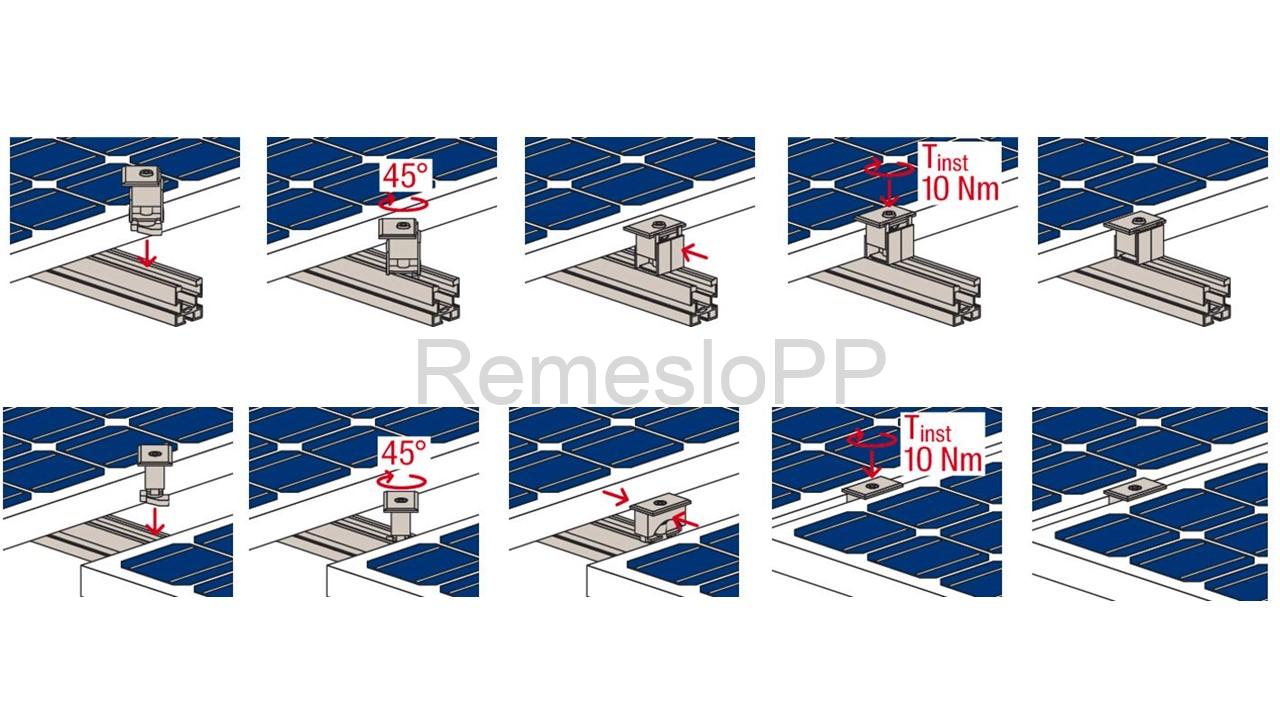

Princíp funkcie / montáž
- Vložte upevňovaciu maticu na požadované miesto do hornej drážky nosníka.
- Pootočením o 90° možno úchyt použiť ako stredový.
- Upevnite fotovoltický panel utiahnutím imbusovej skrutky predpísaným momentom 10 Nm.
- Neúmyselnej demontáži možno zabrániť vložením guľôčky AED do drážky skrutky.
Technické parametre:
| Váha | 120 g |
| Rozmer kľúča (imbus) | 6 mm |
| Dĺžka skrutky | 40 mm |
| Uťahovací moment | 10 Nm |
